C310 - 多功能測量顯示傳送器 - 風速

型號:C 310

.同時接 2 組測棒使用
.即時曲線圖
.差壓自動校正功能

廠牌





C 310


全功能傳送器



可同時接 2 種測棒使用

KIMO 的 C 310 可測量 :
差壓,風速風量溫度溼度大氣壓力二氧化碳一氧化碳。



 2 組輸出訊號  4 組 Relay 輸出接點 (選購)
 4 組視覺和聽覺警報  Modbus RS-485 (選購)
 IP 65  Ethernet 輸出訊號 (選購)




技術規格




IP 防護等級 IP 65
顯示幕 有顯示幕 (4 行顯示)
標準

2011/65/EU RoHS II

2012/19/EU WEEE

2014/30/EU EMC

2014/35/EU Low Voltage

電源供應 24 Vac/Vdc 或 115-230 Vac (Active)
輸出 2 x 0/4 ~ 20 mA 或 2 x 0 ~ 5/10 V (4 線式)
繼電器 4 組 RCR relays (選購)
尺寸 158 (L) x 81 (W) x 111 (H) mm
重量 700 g
操作溫度 -10 ~ +50 °C
儲存溫度 -10 ~ +70 °C







模組和測棒 (選購)




1) 差壓模組



型號

範圍

SPI2-500   0 ~ ±500 Pa
SPI2-1000   0 ~ ±1000 Pa
SPI2-10000   0 ~ ±10,000 Pa







2) 風速測棒



<熱線式>





型號

範圍

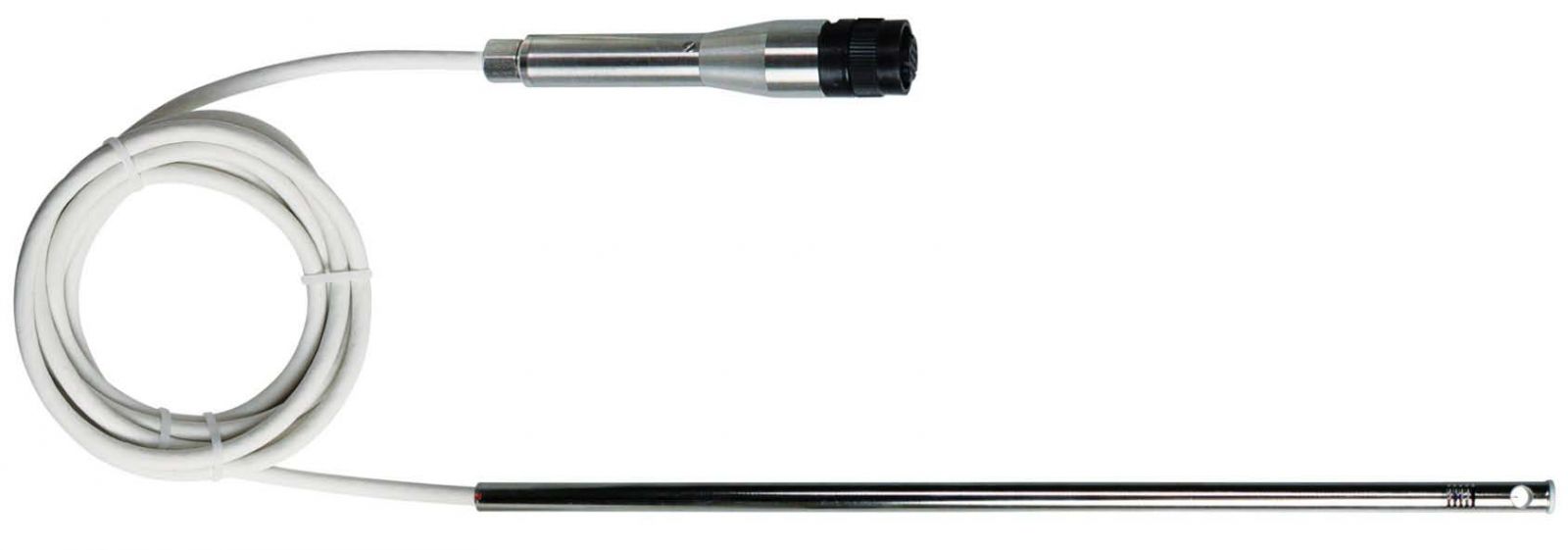

SVS   風速 :  0 ~ 30 m/s
  風量 :  0 ~ 99,999 m3/h
  溫度 :  0 ~ +50 °C





<葉片式>





型號

範圍

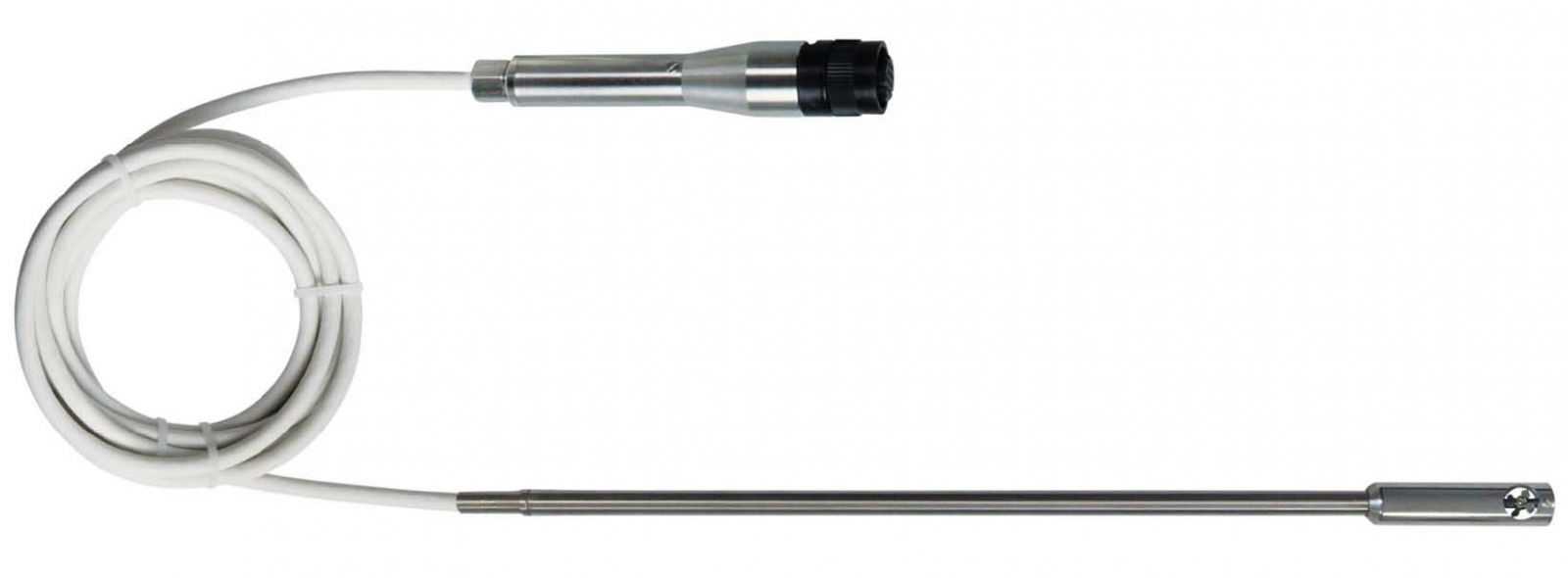

SVH-14

(Ø14 mm)

  風速 :  0 ~ 25 m/s
  風量 :  0 ~ 99,999 m3/h
  溫度 :  0 ~ +50 °C






型號

範圍

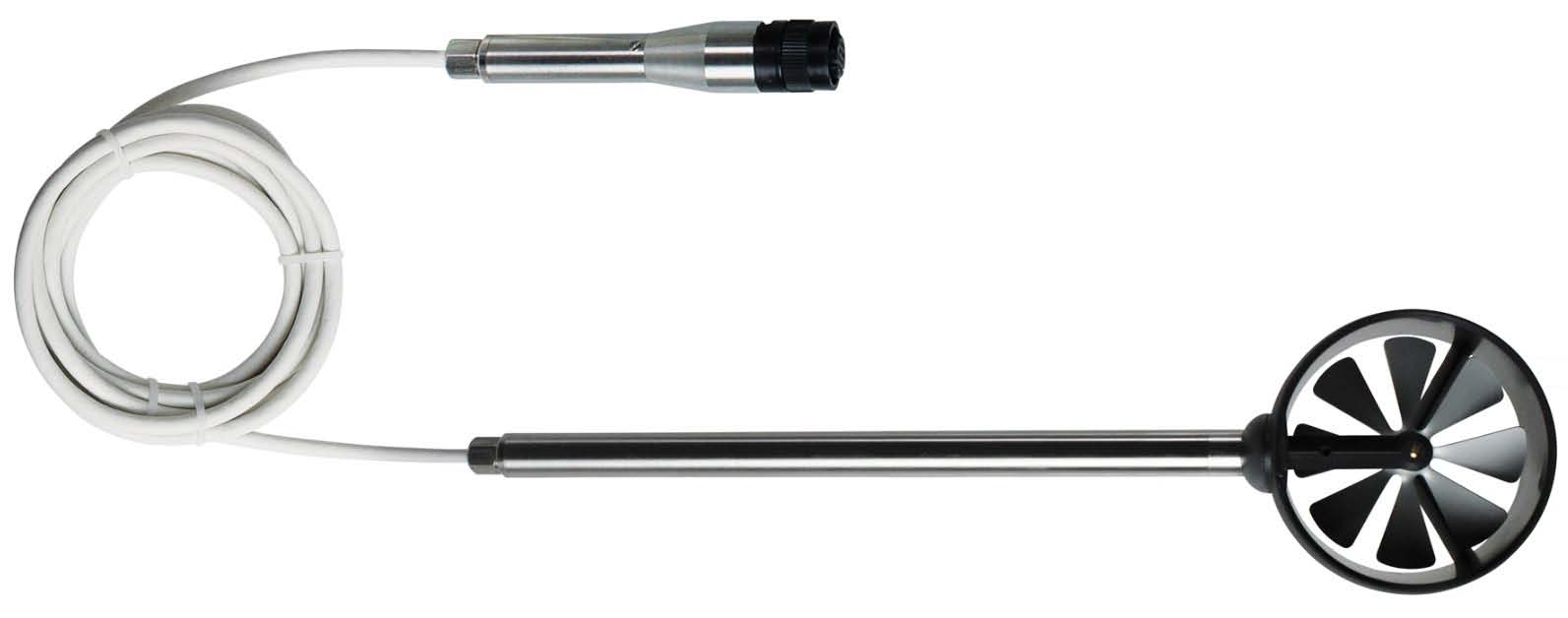

SVH-70

(Ø70 mm)

  風速 :  -5 ~ 35 m/s
  風量 :  0 ~ 99,999 m3/h
  溫度 :  0 ~ +50 °C







型號

範圍

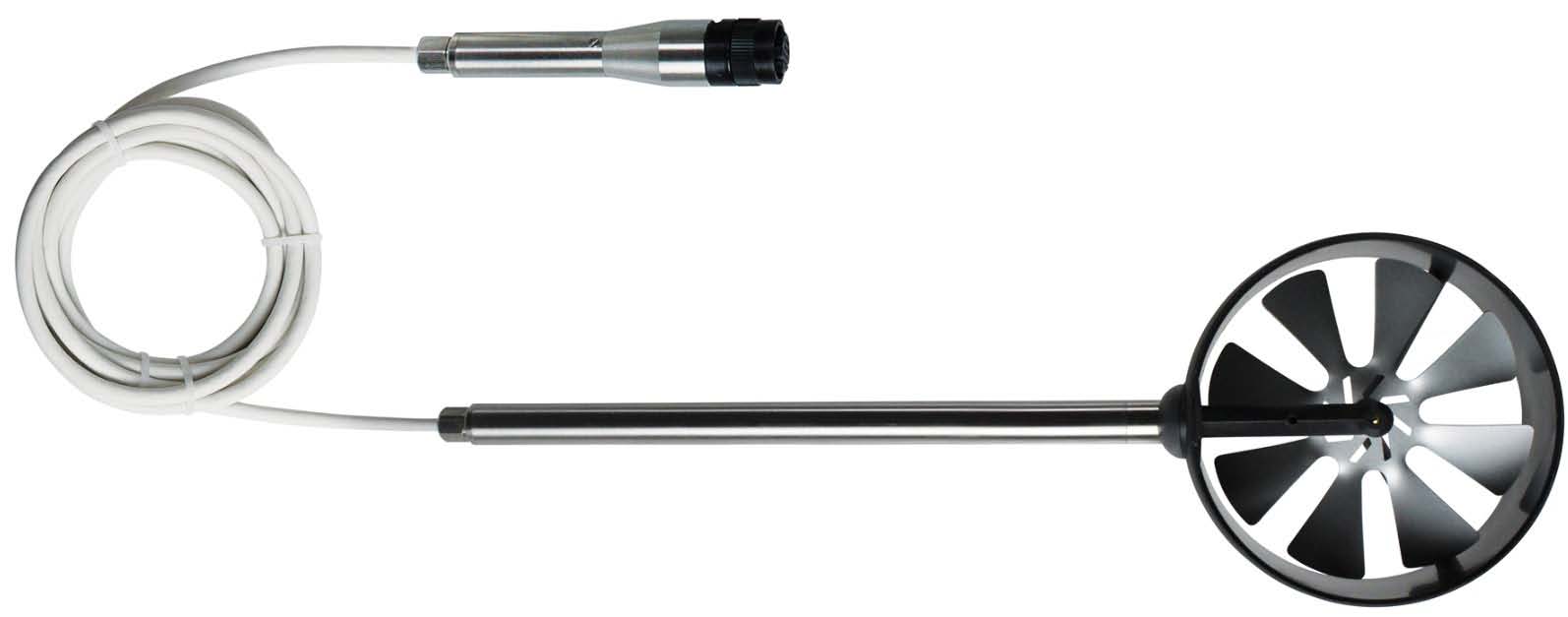

SVH-100

(Ø100 mm)

  風速 :  -5 ~ 35 m/s
  風量 :  0 ~ 99,999 m3/h
  溫度 :  0 ~ +50 °C



<全向性>





型號

範圍

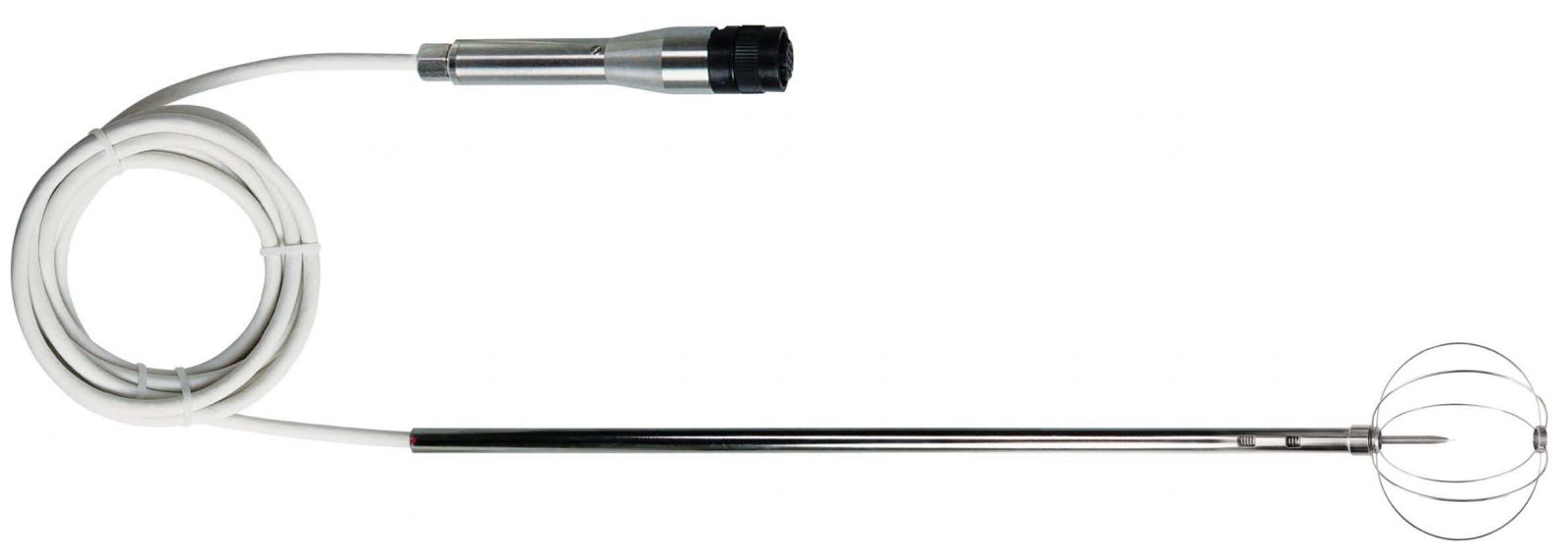

SVO

  風速 :  0 ~ 5 m/s
  溫度 :  0 ~ +50 °C







3) 溫度測棒





型號

範圍

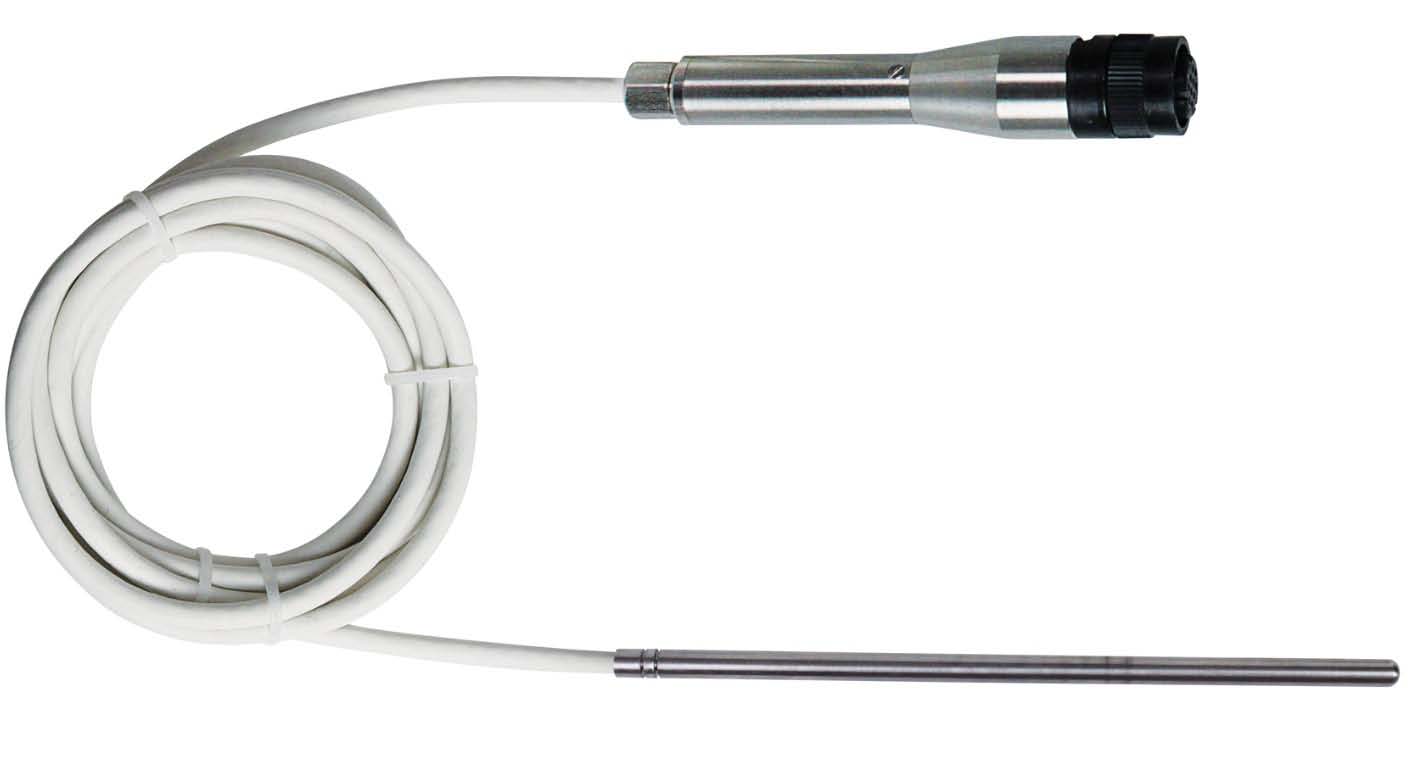

STD-13   溫度 :  -50 ~ +180 °C











型號

範圍

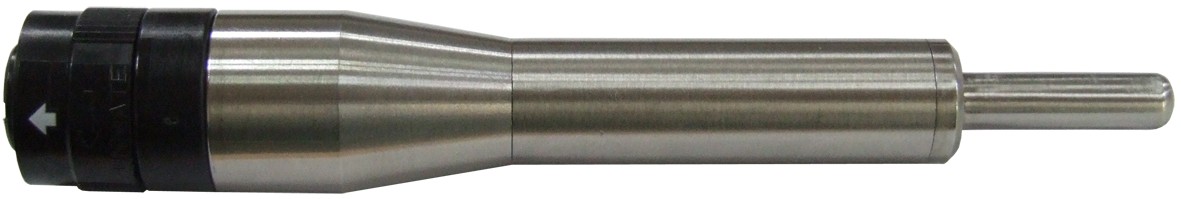

STS-13   溫度 :  -20 ~ +80 °C









型號

範圍

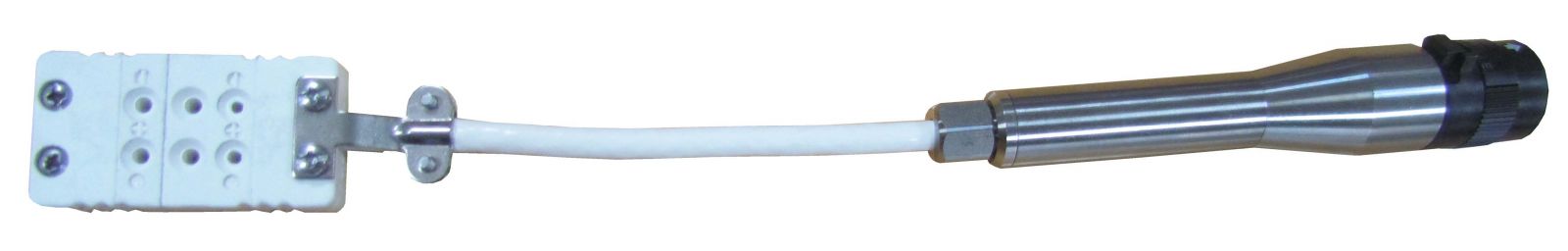

STA-13

(Pt100 轉接頭)

  溫度 :  -100 ~ +400 °C (最大測量範圍)







4) 溫溼度測棒



<壁掛式不銹鋼溫溼度測棒>

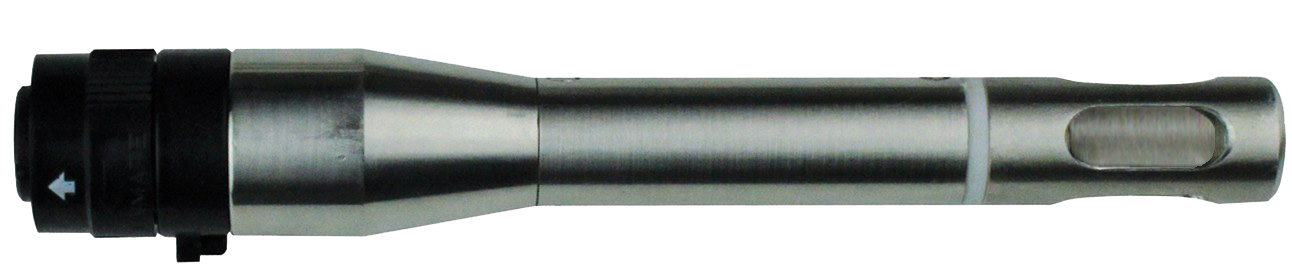

SHSI









<分離式不銹鋼溫溼度測棒>

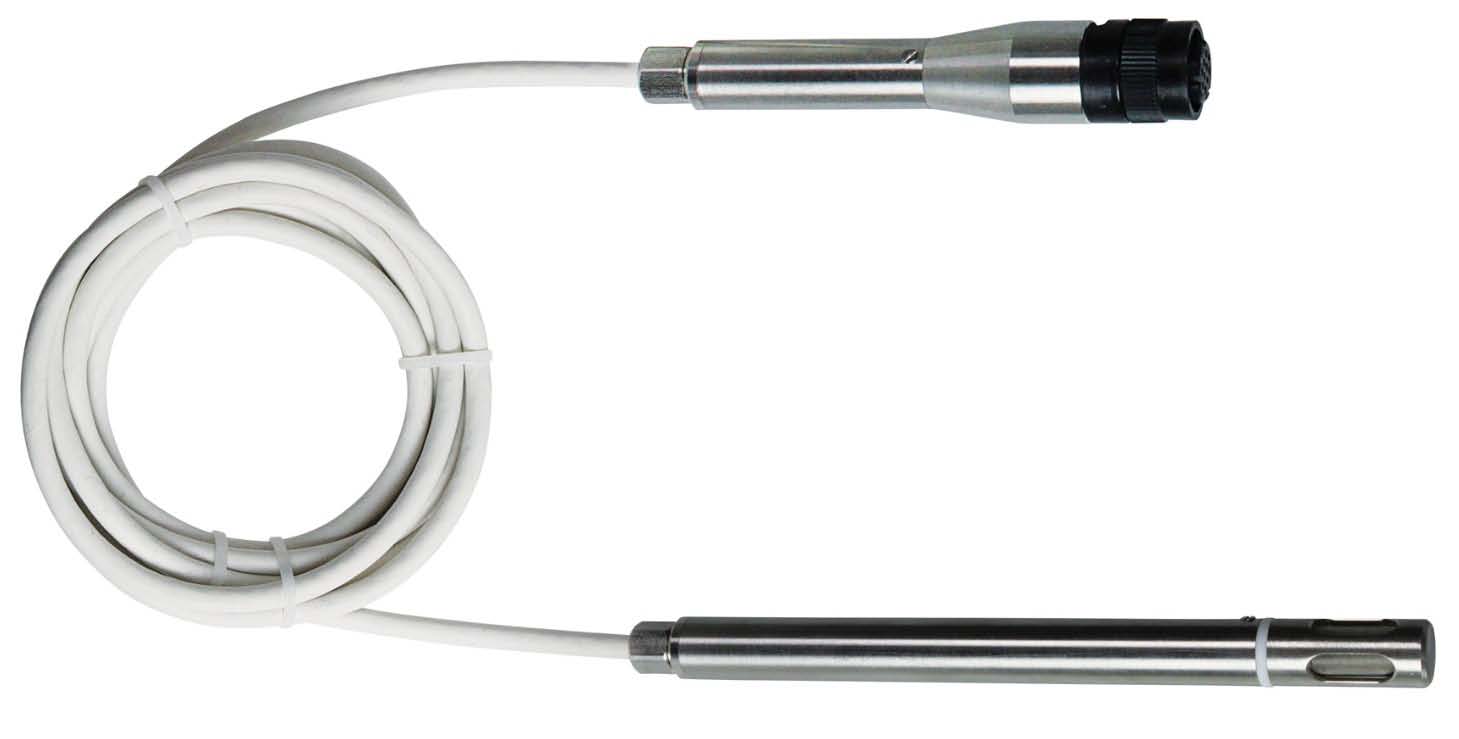

SHDI-150 (長 150 mm)

SHDI-300 (長 300 mm)









<分離式塑酯溫溼度測棒>

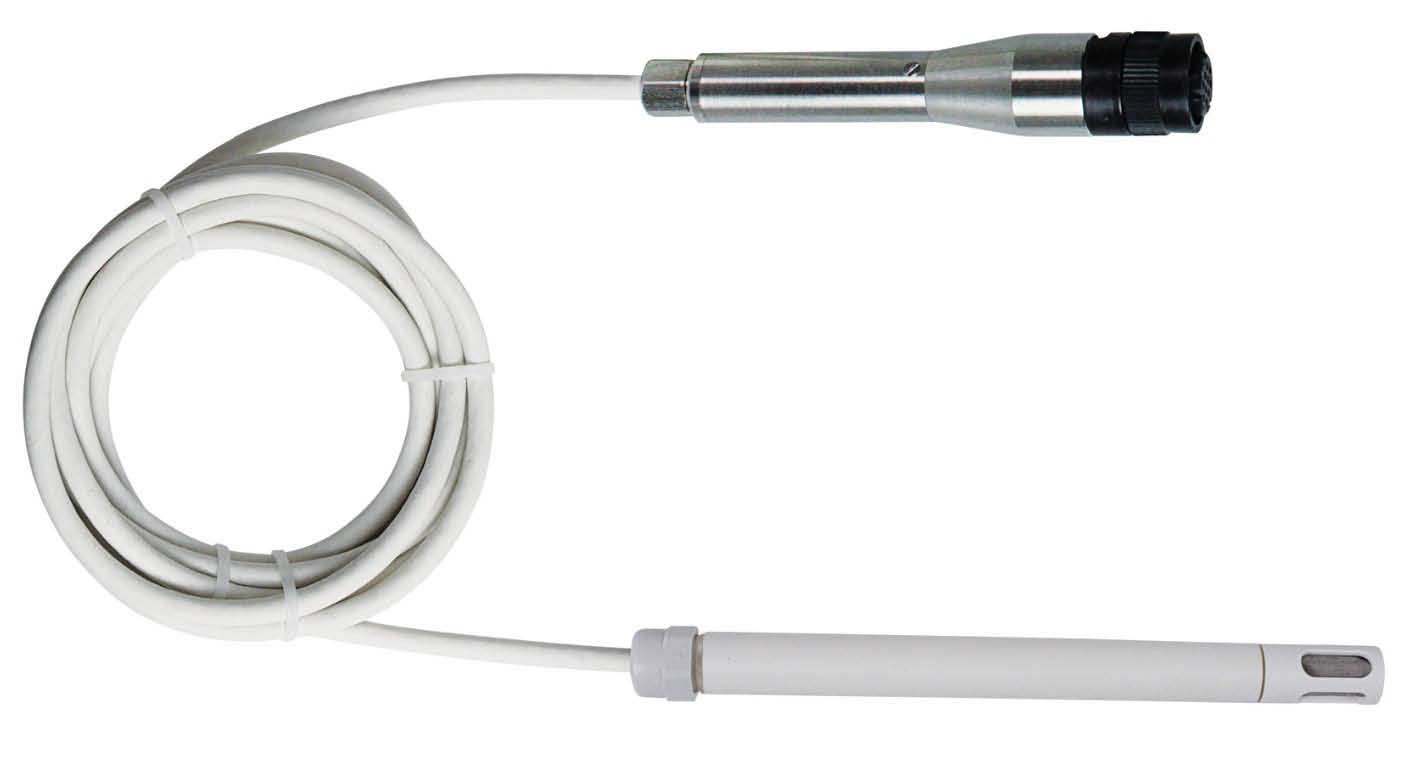

SHDP-150 (長 150 mm)

SHDP-300 (長 300 mm)





型號

範圍

SHSI



SHDI-150 / SHDI-300



SHDP-150 / SHDP-300

  溫度 :  -20 ~ +80 °C
  溼度 :  0 ~ 100 %RH
  溼球溫度 :  -50 ~ 100 °Ctw
  露點 :  -50 ~ +100 °Ctd
  絕對溼度 :  0 ~ 600 g/m3
  焓值 :  0 ~ 15,000 kJ/kg
  混合比 :  0 ~ 10,000 g/kg







5) 二氧化碳 / 一氧化碳 / 溫度測棒





型號

範圍

SCO2



SCCO

  二氧化碳 :  0 ~ 5000 ppm,0 ~ 20,000 ppm

  一氧化碳 :  0 ~ 500 ppm
  溫度 :  0 ~ +50 °C
